Silo für Schüttgut

Eine Modellbahn lebt von der Bewegung !
Seien es rollende Züge, rotierende Windmühlenflügel oder auch ein sich drehendes Kirmeskarussel.
Jedes bewegte Objekt zieht die Aufmerksamkeit der Zuschauer auf sich.

Auch beim Beladen von Fahrzeugen spielt ein realistischer Bewegungsablauf eine große Rolle.
Hinzu kommt ein wesentlich größerer Spielwert, wenn man Waggons wie in echt  be- und entladen kann.

Längere Zeit schon habe ich mich mit dem Beladen von Waggons mit Schüttgut beschäftigt.
Dabei waren meine wichtigsten Vorgaben:

• die Beladung der Waggons mit Schüttmaterial muß absolut realistisch erfolgen
• die erforderliche Mechanik wollte ich selber herstellen. Sie durfte folglich nicht zu aufwendig sein
  (z.B. keine Dreh- oder Fräsarbeiten)
• die verwendete Technik muß robust und unanfällig für Störungen sein.

Durch Punkt 2 und 3 war die Verwendung von Transportbändern, Förderschnecken, Eimerketten u.ä. von vornherein ausgeschlossen. Eine eigene Fertigung scheitert an meinen technischen Möglichkeiten und die auf dem Markt befindlichen Fördereinrichtungen können in Punkt 3 keinesfalls zufriedenstellen.

Ich habe mich dann entschieden, Sand aus einem Silo auf einen darunter stehenden Waggon zu verladen.
Die Verwendung von Sand bietet viele Vorteile:

   Sand...

• rieselt sehr gleichmäßig
• erfordert zum Durchfluss nur ein kleine, leicht verschließbare Öffnung
• ist preiswert
• ist recht leicht zu beschaffen (Meeresstrand, Quarzsand, Vogelsand usw.)
• ist nur gering hygroskopisch (zieht kaum Feuchtigkeit an)
• hinterlässt bei einem Unfall keine dauerhaften Spuren auf der Platte

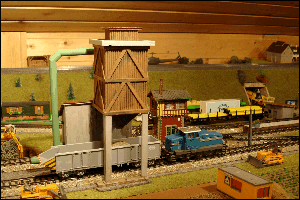

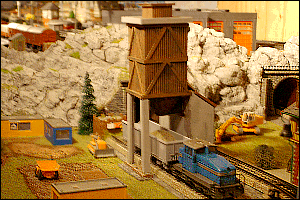

Die folgenden Bilder zeigen mein Sandsilo:

Wer dieses Silo nachbauen will, kann die zugehörigen Zeichnungen downloaden.

Beschreibung:

• der / das Silo besteht aus MDF-Platten mit ca. 3 mm Wandstärke.
  Da diese Platten optisch nun wahrlich keine Augenweide sind, habe ich die Außenseiten mit Rundhölzern verkleidet. Nun sollte man aber dazu kein spezielles Rundmaterial kaufen, das dieses unverhältnismäßig teuer ist. Schaschlik-Spieße (!) tun es auch und sind überdies auch wesentlich preiswerter.

• der / das Silo wird von Hand befüllt und fasst bei Einhaltung der angegebenen Maße Sand für etwa 3 Ladungen des abgebildeten Eaos-Waggons

• Wie aus den Zeichnungen ersichtlich, wird die Öffnung im Trichtermund durch einen schwenkbaren Schieber / Riegel geöffnet bzw. verschlossen.
  Etwa in der Mitte des Riegels befindet sich eine Bohrung. Die Schraube in dieser Bohrung hält den Riegel unter dem Trichter und dient gleichzeitig als Achse zum Schwenken des Riegels.
  Der Abstand des Riegels zur Unterkante des Trichters darf ruhig 0,5 mm betragen-, wird der Riegel geschlossen, gelangt der nachströmende Sand auf den Riegel und bildet einen Sandkegel. Dieser wächst bis unter die Trichteröffnung und verschließt diese, so das kein weiterer Sand austreten kann.

• Der Antrieb dieses Riegels erfolgt durch eine Doppelspule aus einer märklin-Metallweiche.
  Das Langloch in ihrem Anker eignet sich hervorragend zur Aufnahme des Stellhebels des schwenkbaren Riegels, da hier die Längsbewegung des Ankers in eine Drehbewegung des Riegels umgewandelt werden muss (siehe dazu Zeichnung Seite 1, Abb. a und b)

• der Stellhebel besteht aus einem abgewinkelten Kupferdraht (ca. 0,8 mm) und ist auf den Riegel aufgelötet.


Erläuterungen zu den Zeichnungen:

• da ich kein techn. Zeichner bin, erheben die Zeichnungen keinen Anspruch auf Konformität mit irgendeiner DIN
• die Zeichnungen sollen hauptsächlich die Bauweise des Silos bzw. die Funktion des Trichterverschlusses darstellen
• die angegebenen Masse sind als ca. Masse anzusehen, selbstverständlich kann jeder sein Silo größer oder kleiner bauen.

Wie man das Ladegut wieder entladen kann, steht im Abschnitt Hebebühne / Kippvorrichtung
